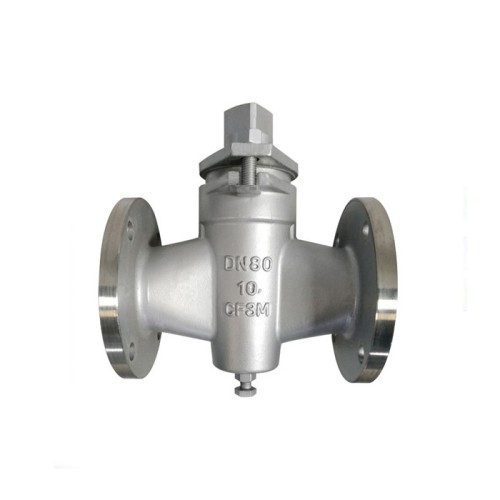

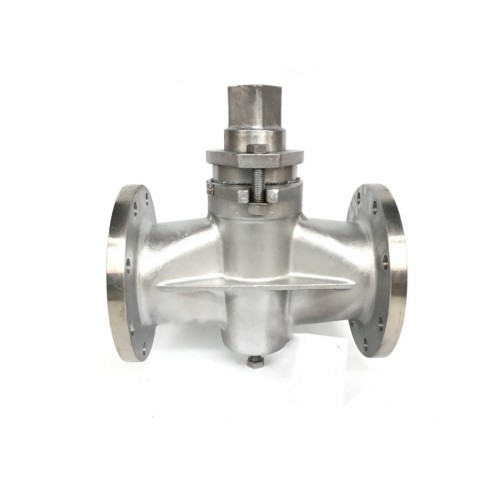

X43W-10P GB stainless steel plug valve

Medium temperature: -29-200 ℃

Medium: water, steam, oil, nitric acid, etc.

Caliber: DN50-DN400

Pressure: 1.0-1.6MPA

Body material: stainless steel

Způsob připojení: příruba

Design Standard: Národní standard

KONTAKTUJTE IHNED stáhnout do pdf

Detaily produktu

Štítky produktu

PARAMETRY PRODUKTU:

X43W-10P GB stainless steel plug valve Material of main parts
Název dílu		materiál
Těleso ventilu		CF8 / CF3 / CF8M / CF3M
Stopcock		CF8 / CF3 / CF8M / CF3M
cap		CF8 / CF3 / CF8M / CF3M
těsnění		Flexibilní grafit

X43W-10P GB stainless steel plug valve Performance standard
Modelka	Nominální tlak (MPA)	Zkušební tlak vody (mpa).		správnou teplotu	Použitelné médium
		síla	těsnění
X43W-10P	1.0	1.50	1.10	≤200 ℃	Gas, oil, nitric acid

X43W-10P GB stainless steel plug valve dimensions and connection dimensions
Modelka	Jmenovitý průměr (mm)	Velikost (mm)
Modelka	Jmenovitý průměr (mm)	L	D	D1	D2	bf	z-φd
	15	80	95	65	45	12-2	4 * φ14
	20	90	105	75	55	14-2	4 * φ14
	25	110	115	85	65	14-2	4 * φ14
X43W-10	32	130	135	100	78	16-2	4 * φ18
	40	150	145	110	85	18-3	4 * φ18
	50	170	160	125	100	18-3	4 * φ18
	65	220	180	145	120	20-3	4 * φ18
	80	250	195	160	135	20-3	4 * φ18
	100	300	215	180	155	22-3	8 * φ18
	125	350	245	210	185	24-3	8 * φ18
	150	400	280	240	210	24-3	8 * φ23
	200	460	335	295	265	24-3	8 * φ23
	250	530	390	350	320	26-3	12 * φ23
	300	580	440	400	368	28-4	12 * φ23

Application: This valve is suitable for opening and closing on pipelines of non-corrosive media such as water, steam and oil.

It is not restricted by the installation direction, and the flow direction of the medium can be arbitrary.
2. Suitable for regular operation, opening and closing quickly, easily and with low fluid resistance.
3. Simple structure, relatively small size, light weight, easy maintenance and good sealing performance.
4. The materials of the valve body and valve core can be changed at will according to the usage conditions. The structure is simple, the sealing performance is good, and it is widely used.
